späth UTSD50 ProFlex flexibler Schallämpfer mit Lippendichtung und Rieselschutz - 160 mm x 1,0 m
Artikelnummer:
11280548
Ausprägungscode:
UTSD50/160/1000
Für Preisinformationen bitte anmelden
oder registrieren.
Datenblatt Export
| Material Innenrohr | perforiertes Alukompakt |
| Eurobrandklasse nach EN 13501-1 | A2-s1;d0 |
| Silikonfrei | Ja |
| Rieselschutz | Kunststofffolie |
| Rohdichte Dämmung | 16 kg/m³ |
| VDI 6022 konform | Ja |
| Schalldämmmaterial | Glaswolle mit RAL Gütezeichen, biologisch unbedenklich |
| Max. Luftgeschwindigkeit [m/s] | 25.0 |
| Länge der Steckverbindung [mm] | 40 MMT |
| Material Außenmantel | HTH ProFlex |
| max. Unterdruck [Pa] | -750 PA |
| min. Temperatur [°C] | -30 °C |
| Biegeradius | 480 |
| Max. Druck [Pa] | 3000 |
| Min. Druck [Pa] | -750 |
| Einfügungsdämpfung bei 63Hz [dB] | 0 |
| Einfügungsdämpfung bei 125Hz [dB] | 3 |
| Einfügungsdämpfung bei 500Hz [dB] | 25 |
| Einfügungsdämpfung bei 1kHz [dB] | 43 |
| Einfügungsdämpfung bei 2kHz [dB] | 40 |
| Einfügungsdämpfung bei 4kHz [dB] | 20 |
| Max. Fördermitteltemperatur [°C] | 220 |
| Min. Fördermitteltemperatur [°C] | -30 |
| Dämmmaterial | Mineralwolle |
| Außendurchmesser [mm] | 250.0 MMT |
| Gesamtlänge [mm] | 1120 MMT |
| Material | Aluminium |
| Luftdichtheitsklasse gemäß DIN EN 1751 | D |
| Nennweite | 160 |
| Druck (max.) [Pa] | 3000 PA |
| Einfügungsdämmmaß De bei 4000 Hz | 20 dB |
| Einfügungsdämmmaß De bei 500 Hz | 25 dB |
| Einfügungsdämmmaß De bei 8000 Hz | k.A. dB |
| Einfügungsdämpfung bei 250Hz [dB] | 11 |
| Einfügungsdämmmaß De bei 125 Hz | 3 dB |
| Einfügungsdämmmaß De bei 2000 Hz | 40 dB |
| Einfügungsdämmmaß De bei 250 Hz | 11 dB |
| Einfügungsdämmmaß De bei 1000 Hz | 43 dB |
| Halogenfrei | Ja |
| Einbaulänge [mm] | 1000 MMT |
| Max. Temperatur [°C] | 220.0 °C |
| Isolierstärke [mm] | 50 MMT |

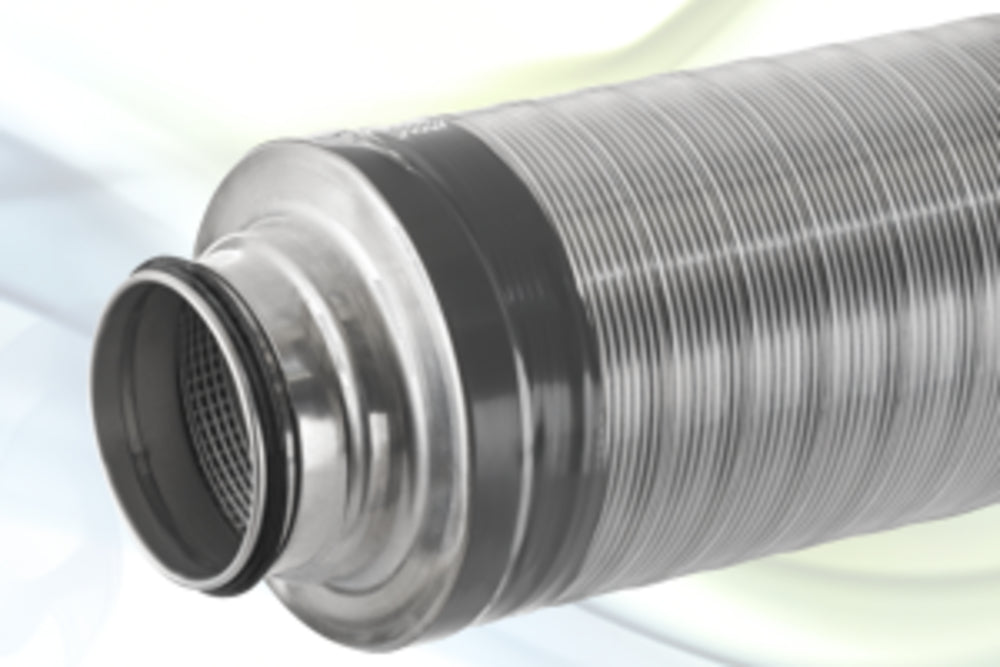

Der UTSD 50 ProFlex Schalldämpfer besteht aus einem gewölbten, perforierten Aluminium Innenschlauch und einem ProFlex Außenmantel. Die angebauten Aluminium Endkappen sind mit integrierten Doppellippendichtungen ausgestattet. Der Raum zwischen inneren und äußeren Schlauch ist mit hochschalldämmender, RAL zertifizierter Glasfaserdämmung gefüllt. Die gesundheitlich unbedenkliche Glaswolle ist zusätzlich durch einen Rieselschutz vom Luftstrom getrennt. Der Schalldämpfer erfüllt EN13180.
